مكان المنشأ: | الصين |
اسم العلامة التجارية: | TMB |
إصدار الشهادات: | CE/ISO |
رقم الموديل: | WC67Y-250x7000 |
الحد الأدنى لكمية: | 1 |
---|---|
وقت التسليم: | 60 يوم |
شروط الدفع: | T/T |
القدرة على العرض: | 10 مجموعات/الشهر |
القوة الهيدروليكية: | 500 طن | ليبجث العمل: | 14000 |
---|---|---|---|
نوع Woeking: | 2 العمل معا | يعمل مبدأ: | CNC |
تسليط الضوء: | الهيدروليكية لوحة الانحناء آلة,ورقة آلة معدنية الانحناء |

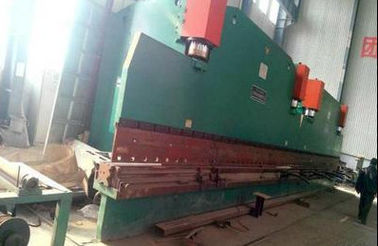

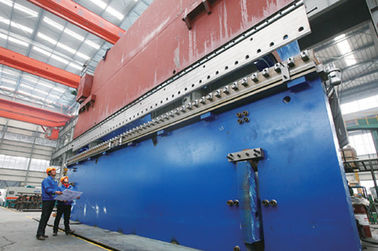

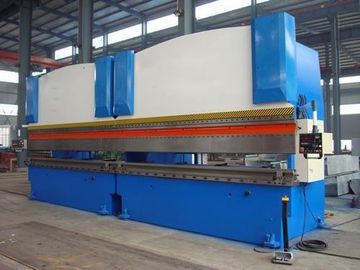

آلة الهيدروليكية الأنابيب الانحناء مع التزامن 2 مجموعات العمل معا CNC
عندما نريد أن تنتج بعمود إنارة، يجب علينا أن ينحني لوحة الصلب عن طريق الانحناء آلة. نحن غالبا ما تستخدم 2 مجموعات الانحناء آلة لبعمود إنارة طويلة جدا. جهازين قد تعمل معا الهيدروليكية والكهربائية للتحكم التزامن.
وهي تستخدم أساسا هذا الجهاز نموذج لثني المواد المعدنية، واختيار القالب المناسب، ويمكن أن تكون عازمة في المعدات المختلفة الأشكال. هذا هو التحكم الهيدروليكية، والقالب هو أعلى / أسفل من الاسطوانة.
وقد تم تجهيز كتلة الميكانيكية ومقياس الخلفي مع السكتة الدماغية مضادة، وسهلة الاستخدام، وظائف الجهاز intuitive.The الرئيسية على النحو التالي: أسفل السريع، وإبطاء، وضغط الاحتفاظ بها، بسرعة العودة وما إلى ذلك، ينبغي أن يكون عمل مريحة ويمكن الاعتماد عليها.
تزامن الجهاز الهيدروليكي هو جيد جدا، وبالتالي فإن دقة العمل والتكرار من دقة تحديد المواقع عالية، والعفن العلوي لديها آلية صقل، ويمكن ضبط الموقف ارتفاع كل جزء من العفن، للتأكد من أن الانحناء العمل، فجوة موحدة بين القوالب العليا والسفلى، لتحسين دقة زاوية الانحناء.
المعايير الفنية
نموذج | الضغط KN | لوحة طول مم | عمود بعد مم | حلق عمق دقيقة | انخفاض السكتة الدماغية مم | قوة المحرك كيلووات |
WC67Y40 / 2200 | 400 | 2200 | 1700 | 200 | 100 | 4 |
WC67Y40 / 2500 | 400 | 2500 | 1900 | 200 | 100 | 4 |
WC67Y50 / 2500 | 500 | 2500 | 1900 | 250 | 100 | 4 |
WC67Y50 / 3200 | 500 | 3200 | 2500 | 250 | 100 | 4 |
WC67Y63 / 2500 | 630 | 2500 | 1900 | 250 | 120 | 5.5 |
WC67Y63 / 3200 | 630 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80 / 3200 | 800 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80 / 4000 | 800 | 4000 | 3000 | 250 | 120 | 5.5 |
WC67Y100 / 2500 | 1000 | 2500 | 1900 | 320 | 120 | 7.5 |
WC67Y100 / 3200 | 1000 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y100 / 4000 | 1000 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y100 / 5000 | 1000 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y125 / 2500 | 1250 | 2500 | 1900 | 320 | 120 | 7.5 |
WC67Y125 / 3200 | 1250 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y125 / 4000 | 1250 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y125 / 5000 | 1250 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y160 / 3200 | 1600 | 3200 | 2500 | 320 | 200 | 11 |
WC67Y160 / 4000 | 1600 | 4000 | 3000 | 320 | 200 | 11 |
WC67Y160 / 5000 | 1600 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y160 / 6000 | 1600 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y200 / 3200 | 2000 | 3200 | 2600 | 320 | 200 | 15 |
WC67Y200 / 4000 | 2000 | 4000 | 3100 | 320 | 200 | 15 |
WC67Y200 / 5000 | 2000 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y200 / 6000 | 2000 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y250 / 3200 | 2500 | 3200 | 2600 | 400 | 250 | 18.5 |
WC67Y250 / 4000 | 2500 | 4000 | 3200 | 400 | 250 | 18.5 |
WC67Y250 / 5000 | 2500 | 5000 | 4000 | 400 | 250 | 18.5 |
WC67Y300 / 4000 | 3000 | 4000 | 3300 | 400 | 250 | 22 |
WC67Y300 / 5000 | 3000 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300 / 6000 | 3000 | 6000 | 5800 | 400 | 250 | 22 |
WC67Y400 / 5000 | 4000 | 5000 | 4000 | 400 | 250 | 30 |
WC67Y400 / 6000 | 4000 | 6000 | 4800 | 400 | 250 | 30 |
WC67Y500 / 6000 | 5000 | 6000 | 4800 | 400 | 300 | 37 |
WC67Y600 / 7000 | 6000 | 6000 | 5600 | 400 | 300 | 45 |
WC67Y700 / 7000 | 7000 | 7000 | 5600 | 400 | 300 | 45 |
الهيكل الرئيسي
وتتكون هذه المعدات من العناصر التالية: النظام الهيدروليكي، والسرير، المتزلجون، والعودة تغذية كتلة الميكانيكية، الأسطوانة الدعم السابقة، الكهربائية، الخ يتكون سرير من العمود الأيسر، العمود الأيمن، ضخ النفط، وجدول العمل، تم إصلاح اسطوانة في وfixxed column.A كتلة الميكانيكية في الاسطوانة، وكانت المسافة كتلة تتحرك العرض عن طريق thec مكافحة العدد. الأسطوانة السابقة يمكن أن تدعم لوحة الصلب، والتوقف عن تغذية الجهاز ثابت على ظهره، ويتم عرض مسافة الرحلة من خلال وصفة طبية. القالب العلوي يمكن ضبط صعودا وهبوطا لضمان وجود فجوة موحدة بين القوالب العليا والسفلى، لتحسين دقة زاوية الانحناء. وظيفة التحكم الرئيسية: السكتة الدماغية مستمرة، بضربة واحدة، بنسبة المسافة، والتبديل القدم، وظائف الذاتي قفل.
النظام الهيدروليكي
النظام الهيدروليكي يتكون من مضخة والعتاد، وصمام، مكونات الأنابيب والصمامات on.Hydraulic ذلك يعتمد سلسلة صمام تركيب خط أنابيب ثابتة حتى بليغ، والحفاظ على والتصحيح مريحة. يجب أن خط أنابيب هيدروليكية للقيام حمض غسل، ثم إلى تثبيت.
النظام الكهربائي
النظام الكهربائي جهاز تتألف من صندوق الكهرباء، تعمل الجدول، زر عقد.
مواصفات الرئيسية
الجهد عمل النظام هو 400V 50HZ؛
درجة حرارة البيئة -5 ℃ ~ 45 ℃.
حماية مختلفة
كل السيارات مع قاطع الدائرة للقيام حماية قصيرة الحالية.
كل السيارات مع التتابع الحرارية للقيام حماية الحمل.
تحول المضخة الهيدروليكية وإعادة تعيين كافة مع صعودا وهبوطا مفاتيح الحد القيام حماية حدود.
قاطع الدائرة الكهربائية الكهرباء الرئيسية مع إطلاق التحويلة، على تشغيل الجدول وعقد زر فقط مع زر "وقف عاجل" لخفض النائية الطاقة الكهربائية الرئيسية.
المعيار التنفيذي للجهاز
A. GB / T14349-1993؛
B. GB17210-7.
C. JB / T14349-1992؛
D. GB8768-83.
E. GB5226.1-2002 الأصلية المعيار الحالي من التحكم الكهربائية من الجهاز.
المكونات الرئيسية المصنعة
اسم المكون | مواصفة | ||||
تحمل | نوع | صف مزدوج تحمل ذاتية المحاذاة | |||
الشركة المصنعة | لويانغ مجموعة تحمل / Wafang مجموعة تحمل | ||||
صلابة | HB220-260 HRC45-50 | ||||
الشركة المصنعة | نانجينغ الحديد والصلب الفريق هواكسيانج الصلب تزوير المحدودة | ||||
قاعدة المجلس بين قوسين الجانب | مادة | Q235A | |||
إنتاج الفنون | هيكل ملحومة، والتعامل مع الإجهاد، التصنيع باستخدام الحاسب الآلي مملة وآلة طحن | ||||
الشركة المصنعة | Wuxiyijie المتداول آلة إنتاج المحدودة | ||||
علبة التروس | نوع | تصلب أسطواني والعتاد المخفض | |||
الشركة المصنعة | جيانغسو Guomao، جيانغسو تيكسينج | ||||
المحرك الرئيسي | نوع | سلسلة Y | |||
الشركة المصنعة | وشى هونغتاى آلة الرفع | ||||
النظام الكهربائي | المكونات الكهربائية الرئيسية | سيمنز | |||
استشعار النزوح | وشى النائب التكنولوجيا المحدودة | ||||
هيدروليكي نظام | مضخة هيدروليكية | نوع | مضخة والعتاد | ||
الشركة المصنعة | خفى محققين سيناقشون | ||||
صمام | تايوان UOSHEN | ||||
النفط الرئيسي مضخة | اسطوانة / قضيب مكبس | 45 # الصلب، والعلاج heatment HRC 48-50 | |||
الشركة المصنعة | جيانغسو Jiujiu / جيانغسو Sangpu | ||||
الرئيسية الأختام ضخ النفط | سلسلة YX | ||||
الشركة المصنعة | تايوان دينغ زينغ |
مجموعة العرض والتعبئة
الجزء ألف الجسم: هيكل السرير الرئيسي، جهاز المحرك الرئيسي وذلك on.6، مجموعة التموين والتعبئة والتغليف
نظام B. الهيدروليكية.
C. نظام التحكم الكهربائية (خزانة كهربائية، زر وهلم جرا عقد).
D. مكونات تتعلق مجموع الجهاز: الأسطوانة الدعم السابقة وغيرها.
توفر ملفات E. الفني من قبل الجهاز:
أ. تثبيت الرسم، الرسم الالكتروني، والإشارة، شهادة، والحاويات قائمة التحميل.
ب. فحص المواد، تقرير المعالجة الحرارية، واختبار المواد آلة وهلم جرا.
بعض إصلاحه المشتري
تثبيت الجهاز، ومد الأنابيب، والأسلاك، وغيرها من الأعمال (وتشمل أساسا جزءا لا يتجزأ من
يجب قطع الغيار، وثانيا الحشو) انتهى على بقعة المشتري.
B. اغلاق وتثبيت السياج الأمني: حول الجهاز.
C. المكونات الأرضية وقطع الغيار اللازمة الأخرى.
النفط D. التشحيم، والدهون التشحيم وهكذا مثله من قبل.
E. التموين 380V / 50HZ مدخلات الطاقة إلى واجهة السلطة الرئيسية للمربع الكهربائية الجهاز.
F. ترتيب عامل للقيام ببعض التدريب على بقعة البائع.
التفتيش والضمان
مدة الضمان للجهاز هي 12 شهرا (باستثناء أي أجزاء الاستهلاكية وأدوات العمل) من تاريخ شهادة السلع تسليم، باستثناء أي عملية يغيب الجهل الاصطناعي. البائع هو المسؤول عن تسوية وتحمل كافة الرسوم والمصاريف المتعلقة تكاليف التصنيع والمواد الناتجة من تصميم الخاطئ للmachineryand / أو سوء صنعة خلال فترة الضمان (إصلاح، وإرسال أجزاء جديدة، وما إلى ذلك)
في حالة أن المشتري يكتشف أي خلل و / أو فشل البضاعة، يجب على المشتري أن يخطر theseller هذا عيب و / أو الفشل عن طريق الفاكس أو البريد الإلكتروني. يتعين على البائع إصلاح أو استبدال السلع المعيبة بأخرى جديدة ذات نوعية جيدة في غضون 01 أسبوع بعد استلام إشعار المشتري. خلال فترة الضمان، إذا تم العثور على الانهيار أن ذلك يعود لتصميم و / أو تصنيع المنتج والبائع المنصوص عليها فيه، يتعين على البائع يكون مسؤولا في أن يقترح حلا للانهيار بعد الفنيين البائع فحص والتأكد من الصور المقابلة وكتابة المؤشرات التي يجب توفيرها من قبل المشتري. فإن البائع إيفاد المهندسين خدماتها لتوفير خدمة الخارج في الموقع حسب طلب المشتري. يتعين على البائع تغطية تكاليف النقل المحلية ذات الصلة، تحمل أجور المهندسين خدمتها "خلال فترة الخدمة وتوفير تذكرة سفر ذهابا وإيابا. ومع ذلك، يجب على المشتري أن تساعد خدمة المهندسين البائع لتطبيق التأشيرة ويكون مسؤولا لتحمل رسوم متن والسكن والنقل المحلية خلال فترة الخدمة، وكذلك توفر لهم خدمة الترجمة الشفوية وفقا لذلك.
إن وجدت انهيار تسبب بخلاف تصميم و / أو تصنيع المنتج والبائع المنصوص عليها فيه، بناء على طلب المشتري لفي الخارج خدمة للبائع في الموقع فورث المنتجات التي تباع، يجب على المشتري أن يتحمل ما يلي (بما في ذلك سبيل المثال لا الحصر) النفقات والمطلوبات: مسؤولية مساعدة للبائع مهندس خدمة (ق) لتطبيق تأشيرة دخول إلى البلاد خدمة أو منطقة وتغطية رسوم التأشيرة ذات الصلة، مع الأجور للبائع خدمة المهندسين 'خلال فترة الخدمة (عادة 70USD / يوم)، وتوفير المستديرة تذكرة الرحلة، التي تغطي الرسوم مجلس والإقامة والنقل المحلي لخدمة المهندسين 'خلال فترة الخدمة، وكذلك خدمة الترجمة الشفوية للمهندس خدمة (ق).
